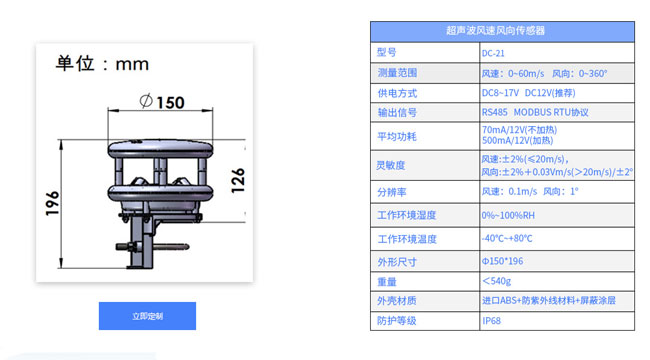

風速風向傳感器參數配置表

風速風向傳感器視頻

　　風速風向傳感器是風向風速常規觀測儀器應用廣泛的傳感器。目前，我國生產應用的風速傳感器品種規格較多，技術要求和質量控制差異較大，適應了風速傳感器和測風儀器發展的需要。

　　1.傳感器應有防塵 、防雨雪、防鹽霧措施,特殊地區使用的測風傳感器,應配置防雨凇和積冰的防護罩。

　　2.風向傳感器與風速傳感器分離時,應架設在同一水平面上，其橫桿長度宜在1.0m~1.5m之間。

　　3.風速傳感器外觀幾何形狀、尺寸應符合機械圖樣要求。幾何平面應光潔、無損傷、無變形、涂層無脫落。

　　4.各組件、部件、零件焊接或插接應牢固，機械零件表面無毛刺、無銹蝕，彎曲部位不應有裂紋或褶皺。

　　5.產品商標、印記、字符和風速風向傳感器代碼應完整、清晰、美觀、牢固。

　　(1)風速傳感器測量性能應符合以下要求：

　　起動風速:風杯式分為0.5 m/si1.0 m/si1.5m/s;

　　螺旋槳式分為1.5 m/s;2.0 m/s;

　　葉輪式為0.8 m/s;

　　(2)風速風向傳感器測量范圍:風杯式分為0~20 m/s;0~30 m/s;0~60 m/s;

　　螺旋槳式分為0~60 m/s;0~90 m/s;

　　葉輪式為0~20 m/s;

　　(3)風速傳感器*大允許誤差:風杯式分為5 m/s及以下不超過士0.5 m/s;5 m/s以上不超過士5%;

　　5 m/s及以下不超過士0.5 m/s;5 m/s以上不超過士10%;

　　螺旋槳式分為10 m/s及以下不超過士1.0 m/s;10 m/s以上不超過士10%;

　　葉輪式為5 m/s及以下不超過士0.5 m/s;5 m/s以上不超過士10%;

　　(4)距離常數:2.0m~5.0m(在5 m/s風速條件下)。

　　(1)起動風速:風向的起動風速應不大于配套風速風向傳感器的起動風速;

　　(2)風速傳感器測量范圍:0~360°;

　　(3)*大允許誤差:風杯式不超過士3°;螺旋槳式不超過士10°;

　　(4)阻尼比:在用于天氣學和氣候?qū)W時,應為0.3 m~0.7 m(在5 m/s風速條件下)，其他用途時另行規定;

　　(5)距離常數:2.0 m~5.0 m(在5 m/s風速條件下，釋放前指示偏離實際風向士10°);

　　如何測量風速和風向，作為用于測量天氣的裝置，用于測量風向的風速傳感器和風向傳感器也廣泛用于各個行業。讓我們看一下這兩個設備。風向傳感器通過風向箭頭的旋轉來檢測并感測風的風向信息，并將其發送到同軸碼盤，同時輸出與風向相關值相對應的物理設備。通常，風向傳感器的主體采用風向標的機械結構。當風吹到風向標的尾巴上時，風向標的箭頭指向風向。為了保持對方向的敏感性，采用了不同的內部機構來識別風速傳感器的方向。
